Lembar spesifikasi |

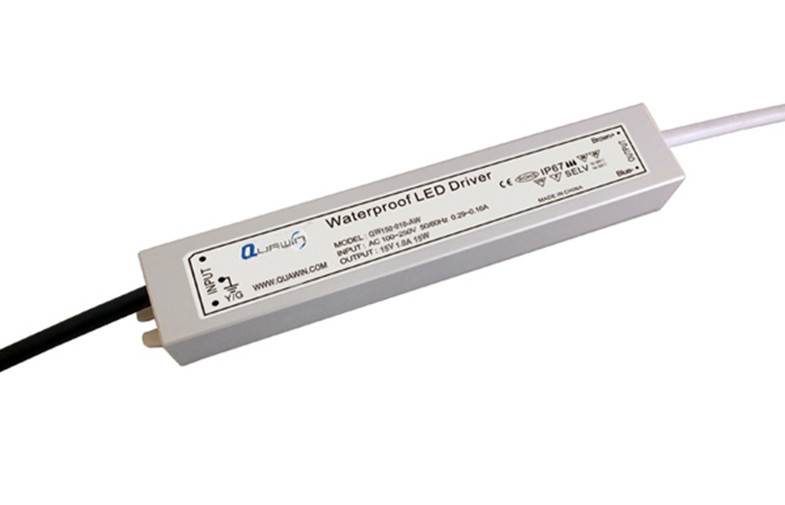

M odel | QW150-010-AW (Catatan 1) |
Keluaran | Nilai Tegangan | 15VDC |
Ouput Rentang sekarang | 0 ~ 1.0A |
Nilai daya | 15W |
Ripple dan Kebisingan (Max) (Catatan 2) | 120mVp-p |
tegangan Toleransi | ± 3,0% |
Peraturan Baris | ± 1% |
Peraturan beban | ± 1,0% |
Set-up, Naik Waktu | 1500ms 80ms / 230VAC, 2000ms 80ms / 110VAC |
Tahan-up Waktu | 50ms / 230VAC pada beban penuh, 25ms / 110VAC pada beban penuh |
Memasukkan | Rentang tegangan | 90 ~ 264VAC |

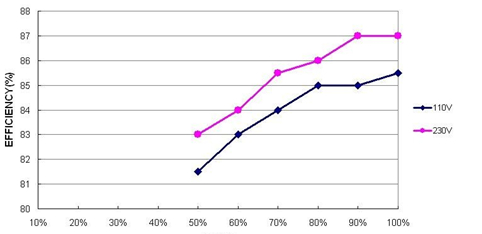

Frekuensi Rentang Efisiensi (Catatan 3) | 47 ~ 63Hz |
85.0% |
AC Current | 0.22A ~ 0.07A |
arus masuk sekarang | Mulai dingin di 40A / 230VAC, Input di Ta: 25 ℃ mulai dingin. |
Kebocoran arus | <0.5mA di 230VAC, 60Hz Masukan |
P r otection | perlindungan saat | ± 1% (saat ini membatasi jenis) batas saat Konstan, pulih setelah masalah rusak dihapus |
Over-Voltage | 110% ~ 130% (Matikan O / P tegangan, repower untuk memulihkan) |
Over load | 130% ~ 150% (Matikan O / P tegangan, repower untuk memulihkan) |
short Circuit | Modus Hiccup, pulih secara otomatis setelah masalah rusak dihapus |
Perlindungan petir
(Alternatif) | Tabung gas debit otomatis terbuka untuk debit, repower untuk memulihkan |
Lebih-suhu | 85 ℃ ± 10 ℃ (Matikan O / P tegangan, ulang daya pada untuk memulihkan) |

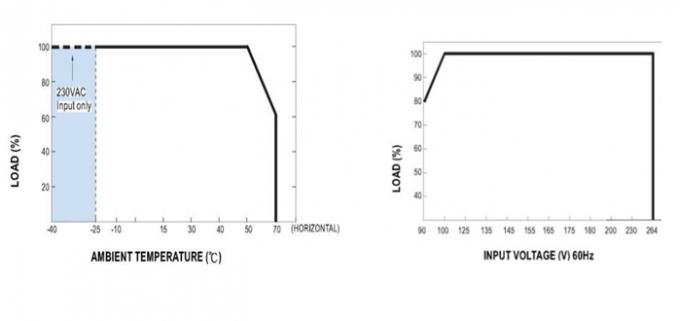

Lingkungan Hidup | Lingkungan Kerja (Catatan 4) | -40 ℃ ~ + 70 ℃ |
Kelembaban kerja | 20 ~ 90% RH non-kondensasi |
Penyimpanan Lingkungan &
Kelembaban | -45 ℃ ~ + 80 ℃ |
TEMP. Koefisien | ± 0,05% ℃ (0 ~ 50 ℃) |
Getaran | 10 ~ 500Hz, 2G 10min./1cycle, jangka waktu 60menit. masing-masing sepanjang X, Y, sumbu Z |
Keselamatan & EMC | Standar keamanan | EN-61347-1, EN61347-2-13, IP67, Tes ROHS, Desain mengacu UL8750 |
menahan Tegangan | I / PO / P: 3KVAC, IP-FG: 1.5KVAC, OP-FG: 500VAC |
isolasi Perlawanan | I / PO / P IP-FG OP-FG: 100M Ohms / 500VDC / 25 ℃ / 70% RH |
EMC Emisi | Kepatuhan terhadap EN55015: 2007, EN61547: 1995 + A1: 2000; EN61000-3-2: 2006;
EN61000-3-3: 2008 |
EMC Imunitas | Kepatuhan terhadap EN55015 EN61547 EN61000-4-2,3,4,5,6,8,11 |
Lainnya | Life Span (Catatan 5) | ≥50000Hrs (25 ~ 30 ℃) |
Tidak ada konsumsi daya beban | ≤1.0W |
MTBF (Catatan 6) | 250K jam min, MIL-HDBK-217F (25 ℃) |
Dimensi (Catatan 7) | 174 * 30 * 20mm (L * W H *) |
Packing (Catatan 8) | 50pcs / karton |
Berat | 0.20kg / pcs / 50pcs / CTN |
Catatan | Semua parameter diukur pada suhu normal (25 ~ + 28 ℃) |
1. Tegangan dinilai dapat disesuaikan, seperti 18V / 27V ... dapat disesuaikan |
2. Ripple & Kebisingan diukur pada 20KHz bandwidth dengan menggunakan 12 "twisted pair-wire diakhiri dengan 0,1 uf &
47uf kapasitor paralel (pada beban penuh) |
3. Efisiensi diukur pada tegangan output Max, dan 230VAC dengan beban penuh, jika dengan 110VAC efisiensi
akan diturunkan 1% ~ 2%; Bekerja 1 ~ 2 jam, efisiensi akan lebih tinggi 0,5% ~ 1% dari tahap awal |
4. Seri ini dapat bekerja -45 ~ -50 ℃ (pada beban penuh), jika perlu terkait parameter menghubungi kami. |
5. ini diukur pada 120VAC, beban 80% ~ 85% dengan suhu lingkungan sekitar + 25 ℃ ~ + 30 ℃, suhu perumahan luar dengan + 55 ℃ atau lebih. |
6. ini diukur pada 120VAC, beban 80% ~ 85% dengan suhu lingkungan sekitar + 25 ℃ ~ + 30 ℃, suhu perumahan luar dengan + 55 ℃ atau lebih. |
7. Lebih jelasnya lihat draft mekanik berikut. |
8. Metode 18pcs kemasan tidak cocok untuk driver memimpin dengan konektor tahan air |
