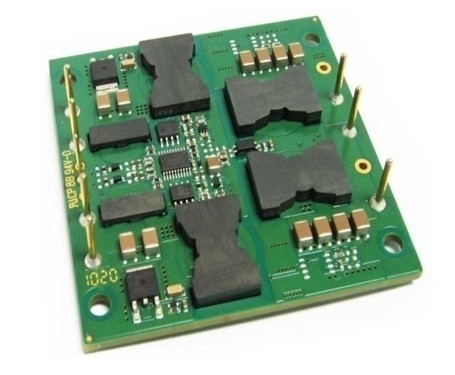

Efisiensi tinggi Railway Power Supply dc-dc converter modul Isolasi JS150-24S12-POC

Efisiensi tinggi Railway Power Supply dc-dc converter modul Isolasi JS150-24S12-POC

  • Efisiensi tinggi Railway Power Supply dc-dc converter modul Isolasi JS150-24S12-POC
Efisiensi tinggi Railway Power Supply dc-dc converter modul Isolasi JS150-24S12-POC
Detail produk:
Kontak
Detil Deskripsi produk
Cahaya Tinggi:

dc-dc konverter daya terisolasi supply

,

pasokan listrik kereta api

Detil cepat

Tempat Asal: China

Merek Nama: Enargy

Nomor model: JS150-24S12-POC

Output Power: 150W

Operasi Rentang Suhu: -20 ~ 85 ℃

Masukan Rentang Tegangan: 18-36Vdc

Output Voltage: 12Vdc

Efisiensi: 88%

Ukuran (L * W * H): 72,1 * 72,1 * 9.1mm

Pembayaran & Pengiriman Ketentuan

Jumlah Minimum Order: 1pcs

Harga: Negosiasi

Waktu Pengiriman: Negosiasi

Kemampuan Supply: 1000pcs / minggu

Fitur utama

· Output daya: 150W

· Wide range masukan: 18-36Vdc

· Efisiensi konversi tinggi: 88%

· Peraturan Baris ± 0,5%

· Regulasi beban ± 0,5%

· Tetap frekuensi operasi

· Tegangan Isolasi: 1500V

· Aktifkan (ON / OFF) kontrol

· Keluaran perlindungan over-beban

· Modus Hiccup perlindungan sirkuit pendek

· Over-suhu perlindungan

· Masukan tegangan di bawah-lock-out

· Tegangan output langsing: ± 10%

Ikhtisar produk

Ini converter modul DC-DC menggunakan canggih pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. frekuensi tinggi aktif Clamp switching menyediakan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.

Pendahuluan produk

Seri JS adalah diatur secara independen tunggal converter output yang menggunakan industri tidak standar ukuran paket bata. Efisiensi yang sangat tinggi adalah hasil dari ENARGY CORP topologi dipatenkan yang menggunakan pembetulan sinkron dan desain konstruksi yang inovatif untuk meminimalkan disipasi panas dan memungkinkan kerapatan daya yang sangat tinggi. Daya yang dihamburkan oleh konverter sangat rendah sehingga heat sink tidak diperlukan, yang menghemat biaya, berat badan, tinggi badan, dan usaha aplikasi. Semua kekuatan dan kontrol komponen yang dipasang ke multi-layer PCB substrat dengan permukaan highyield mount teknologi, menghasilkan produk yang lebih handal.

Karakteristik 1.Electric

karakteristik listrik berlaku selama rentang operasi penuh tegangan input, output beban dan suhu pelat dasar, kecuali ditentukan lain. Semua suhu mengacu pada suhu operasi di pusat pelat dasar. Semua pengujian data pada Ta = 25oC kecuali definisi utama.

1.1Absolute Penilaian Maksimum

Parameter Min typ Max unit Catatan
Input Voltage 38 Vdc Terus menerus, non-operasi
36 Vdc Terus menerus, operasi
38 Vdc Operasi perlindungan sementara, <100ms
isolasi Tegangan 2000 Vdc Input ke output
Suhu Operasional -40 100
Suhu penyimpanan -55 105
Memungkinkan untuk Vin-Voltage -2.0 10 Vdc

Karakteristik 1.2Input

Parameter Min typ Max unit Catatan
Rentang Input Voltage 18 24 36 Vdc Kontinu
Under-Voltage Lockout 16,8 17,8 Vdc Turn-on Ambang
15.3 16.2 Vdc Turn-off Threshold
Maksimum Input Current 11 SEBUAH Beban Penuh; 18VDC Masukan
Efisiensi 88 %

beban penuh, tegangan rating input,

Angka 1-4

Menghilangnya 3 W Min. Beban
Dinonaktifkan Input Current 10 mA Aktifkan pin rendah
Merekomendasikan Eksternal Masukan Kapasitansi 100 uF Khas ESR 0.1-0.2Ω

Karakteristik 1.3Output

Parameter Min typ Max unit Catatan
Output Voltage Set Titik 11.88 12.00 12.12 Vdc masukan nominal; tidak ada beban
Output Voltage Rentang 11,76 12.00 12.24 Vdc
Output Range sekarang 0,1 12,5 SEBUAH Tunduk derating termal; Angka 5-8
Peraturan Baris ± 0,02 ± 0.50 % garis rendah untuk garis tinggi; penuh
Peraturan beban ± 0,02 ± 0.50 % Min. memuat beban penuh; masukan nominal
Peraturan suhu ± 0,03 ± 0,05 % / ° C Selama rentang suhu operasi
Batas saat ini 13,75 15 16.3 SEBUAH Tegangan output 95% dari nominal
Short Circuit Current 0,1 15 16.3 SEBUAH tegangan output <250 mV
Ripple (RMS) 20 mV masukan nominal; penuh; 20 MHz bandwidth; Gambar 13
Kebisingan (puncak ke puncak) 120 mV
Maksimum Output Cap. 8000 uF masukan nominal; penuh
Output Voltage Potong ± 10 % masukan nominal; penuh;

Karakteristik Respon 1.4Dynamic

Parameter Min typ Max unit Catatan

Perubahan Output Current

(Di / dt = 0.1A / mikrodetik)

360 mV 50% sampai 75% sampai 50% Iout max; Gambar 11

Perubahan Output Current

(Di / dt = 2.5A / mikrodetik)

480 mV 50% sampai 75% sampai 50% Iout max; Gambar 12
Waktu penyelesaian 200 mikrodetik Untuk dalam 1% Vout nom.
Turn-on Waktu 10 Nona Penuh; Vout = 90% nom. Gambar 9
Shut-down Jatuh Waktu 300 mikrodetik Penuh; Vout = 10% nom. Gambar 10
Output Voltage Overshoot 3 %

Karakteristik 1.5Functional

Parameter Min typ Max unit Catatan
Switching Frekuensi 180 200 220 KHz Peraturan panggung dan tahap Isolasi
Trim (pin8) Tegangan Potong (pin8)
Output Voltage Potong 10 % Potong Up, Trim Pin untuk Vout (-).
10 % Memangkas Bawah, memangkas Pin untuk Vout (+).
Aktifkan (ON / OFF) Control (pin4) Lihat bagian 7.1

aktifkan Voltage

Aktifkan Sumber Lancar

5 Vdc Aktifkan pin mengambang
1 mA
Aktifkan (ON / OFF) Kontrol Positif Logika 5 10 Vdc ON-Control, Logic tinggi atau mengambang
-0.5 2.0 Vdc OFF-Control, Logika rendah
Over-Muat Perlindungan 110 120 130 % -Mode saat ini, Pulse oleh Pulse Batas saat Threshold, (% Nilai Load)
Perlindungan pendek-Circuit 80 MQ Jenis: Hiccup Mode, Non-Latching, Auto-Recovery, Threshold, Short-Circuit Resistance
Over-Suhu Perlindungan 105 Jenis: Non-Latching, Auto-Pemulihan; Threshold, PCB Suhu
15 histeresis

1.6Isolation Karakteristik

Parameter Min typ Max unit Catatan
isolasi Tegangan 1500 Vdc Input ke output
1500 Vdc Masukan ke Base
500 Vdc Output ke Base
isolasi Perlawanan 10 MQ Pada 500VDC untuk menguji ketika tekanan atmosfer dan RH 90%
isolasi Kapasitansi 1000 pF

2. Karakteristik Umum

Parameter Min typ Max unit Catatan
Berat 3,5 (99) Oz (g) Buka frame
MTBF (dihitung) 1 MHrs TR-NWT-000332; 80 beban%, 300LFM, 40 ℃ Ta

Karakteristik 3.Environmental

Parameter Min typ Max unit Catatan
Suhu Operasional -40 100 Diperpanjang, dasar PCB suhu
Suhu penyimpanan -55 105 ambient
Koefisien suhu ± 0,05 % / ℃
Kelembaban 20 95 % RH Kelembaban relatif, Non - Kondensasi

4.Standards Kepatuhan

Parameter Catatan
UL / cUL60950
EN60950
GB4943
Jarum Api Test (IEC 695-2-2) Uji seluruh perakitan; papan & plastik komponen UL94V-0 compliant
IEC 61000-4-2

5.Qualification Spesifikasi

Parameter Catatan
Getaran menyapu 10-55Hz, 1 min./sweep, 120 menyapu selama 3 sumbu
Syok mekanik 100g min, 2 tetes di sumbu x dan y, 1 tetes di sumbu z
Dingin (dalam operasi) IEC60068-2-1 Ad
panas lembab IEC60068-2-67 Cy
suhu Bersepeda -40 ° C sampai 100 ° C, jalan 15 ° C / menit., 500 siklus
Daya / Thermal Bersepeda Vin = min ke max, beban penuh, 100 siklus
desain keterpinggiran Tmin-10 ° C untuk Tmax + 10 ° C, 5 ° C langkah, Vin = min ke max, 0-105% beban
hidup Uji 95% dinilai Vin dan beban, unit pada titik derating, 1000 jam
solderability IEC60068-2-20

6.Typical Gelombang Dan Curves

Gambar 1: Efisiensi di tegangan output nominal vs arus beban untuk minimum, nominal, dan tegangan input maksimum pada 25 ° C.

Gambar 2: Efisiensi di tegangan output nominal dan 60% nilai daya vs tingkat aliran udara untuk suhu udara ambien dari 25 ° C, 40 ° C and55 ° C (nominal tegangan input).

Gambar 3: disipasi daya pada tegangan output nominal vs arus beban untuk minimum, nominal, dan tegangan input maksimum pada 25 ° C.

Gambar 4: disipasi daya pada tegangan keluaran nominal dan 60% nilai daya vs tingkat aliran udara untuk suhu udara ambien dari 25 ° C, 40 ° C, dan 55 ° C (tegangan input nominal).

Gambar 5: Output kurva daya derating maksimum vs suhu udara ambien untuk laju aliran udara dari 0 LFM melalui 400 LFM dengan udara yang mengalir dari pin 1 ke pin 5 (tegangan input nominal).

Gambar 6: plot Thermal konverter pada arus beban penuh (150W) dengan 25 ° C udara yang mengalir pada tingkat 100 LFM. mengalir udara di converter dari pin 1 ke pin 5 (tegangan input nominal).

Gambar 7: keluaran kurva power-derating Maksimum vs suhu udara ambien untuk laju aliran udara dari 0 LFM melalui 400 LFM dengan udara yang mengalir dari input ke output (tegangan input nominal).

Gambar 8: plot Thermal konverter pada arus beban penuh (150W) dengan 25 ° C udara yang mengalir pada tingkat 100 LFM. mengalir udara di konverter dari input ke output (tegangan input nominal)

Gambar 9: Turn-on sementara pada beban penuh (beban resistif) (20 ms / div) tegangan .Input pra-diterapkan.

Ch 1: Vout (5V / div) ch 2: ON / OFF input (5V / div)

Gambar 10: Shut-down time jatuh pada beban penuh (400 mikrodetik / div).

Ch 1: Vout (5V / div) ch 2: ON / OFF input (5V / div).

Gambar 11: respon tegangan output untuk langkah-perubahan arus beban (50% -75% -50% dari Iout (max); dI / dt = 0.1A / mikrodetik). Beban cap: 10μF, 100 MQ ESR kapasitor tantalum dan 1μF kapasitor keramik. Ch 1: Vout (100mV / div).

Gambar 12: respon tegangan output untuk langkah-perubahan arus beban (50% -75% -50% dari Iout (max): dI / dt = 2.5A / mikrodetik). Beban cap: 470μF, 30 MQ ESR kapasitor tantalum dan 1μF cap keramik. Ch 1: Vout (100mV / div).

Gambar 13: Output tegangan riak pada tegangan input nominal dan nilai arus beban (100mV / div). Kapasitansi beban: 1μF kapasitor keramik dan 10μF tantalum kapasitor. Bandwidth: 20 MHz.

7.Function Spesifikasi

7.1Enable (ON / OFF) Control (Pin 4)

Aktifkan pin memungkinkan modul daya untuk dinyalakan dan dimatikan secara elektronik. Aktifkan (ON / OFF) fungsi ini berguna untuk menghemat daya baterai, untuk aplikasi listrik berdenyut atau untuk power up sequencing.

Aktifkan pin dirujuk ke -Vin. Hal ini menarik secara internal, sehingga tidak ada sumber tegangan eksternal diperlukan. Kolektor terbuka (atau membuka drain) saklar dianjurkan untuk kontrol Aktifkan pin.

Bila menggunakan Aktifkan pin, memastikan bahwa referensi benar-benar pin -Vin, bukan di depan EMI penyaringan atau jarak jauh dari unit. Optik kopling sinyal kontrol dan menempatkan coupler OPTO langsung di modul akan menghindari masalah ini. Jika Aktifkan pin tidak digunakan, dapat dibiarkan mengambang (logika positif) atau terhubung ke pin -Vin (logika negatif) .Figure A Rincian lima sirkuit yang mungkin untuk mendorong ON / OFF pin. Gambar B adalah tampilan rinci dari sirkuit ON / OFF internal.

7.2Protection Fitur

· Masukan Under-Voltage Lockout: converter ini dirancang untuk mematikan ketika tegangan input terlalu rendah, membantu menghindari masalah ketidakstabilan sistem input, The lockout sirkuit adalah komparator dengan DC hysteresis. Ketika tegangan input meningkat, itu harus melebihi Turn-On nilai Tegangan Threshold khas (tercantum pada halaman spesifikasi) sebelum converter akan menyala. Setelah converter adalah pada, tegangan input harus jatuh di bawah khas nilai Tegangan Threshold Turn-Off sebelum converter akan mematikan.

· Keluaran Batas sekarang: Batas maksimum saat tetap konstan sebagai tegangan output turun. Namun, setelah impedansi dari singkat di output cukup kecil untuk membuat drop tegangan output di bawah output ditentukan DC sekarang-Batas Shutdown Voltage, konverter ke mode cegukan tak terbatas negara perlindungan sirkuit pendek sampai kondisi sirkuit pendek akan dihapus. Hal ini untuk mencegah pemanasan yang berlebihan dari konverter atau papan beban.

· Over-Suhu Shutdown: Sebuah sensor suhu pada converter indra suhu rata-rata modul. Rangkaian thermal shutdown dirancang untuk mengubah converter off ketika suhu di lokasi merasakan mencapai nilai Shutdown Over-Suhu. Ini akan memungkinkan converter untuk menghidupkan lagi ketika suhu lokasi merasakan jatuh oleh jumlah Over-Suhu Shutdown nilai Restart Histeresis.

7.3Typical Circuit Aplikasi

Metode 8.Test

8.1Output Ripple & Uji Kebisingan

Riak terdiri dari dasar riak frekuensi dan frekuensi tinggi beralih kebisingan paku. Switching mendasar frekuensi ripple (atau riak dasar) adalah di 100KHz ke kisaran 1MHz; tinggi frekuensi switching kebisingan lonjakan (atau switching kebisingan) berada di 10 MHz untuk rentang 50MHz. Kebisingan beralih biasanya ditentukan dengan bandwidth yang 20 MHz untuk memasukkan semua harmonik signifikan untuk paku kebisingan.

Cara termudah untuk mengukur output riak dan kebisingan adalah dengan menggunakan ujung probe osiloskop dan cincin tanah ditekan langsung terhadap output pin power converter, seperti yang ditunjukkan di bawah ini. Hal ini membuat koneksi sesingkat mungkin di terminal output. The probe osiloskop tanah clip tidak boleh digunakan dalam riak dan pengukuran kebisingan. Klip tanah tidak hanya akan bertindak sebagai antena dan pickup memancarkan energi frekuensi tinggi, tetapi akan memperkenalkan umum-mode suara untuk pengukuran juga.

Standar tes setup untuk riak & pengukuran kebisingan ditunjukkan pada Gambar D. Sebuah probe socket (Tektronix, PN 131,0258-00) digunakan untuk pengukuran untuk menghilangkan kebisingan pikap terkait dengan klip ground panjang probe lingkup.

Informasi 9.Physical

Garis 9.1Mechanical

Catatan:

1. Pins 3 adalah 0.040 "(1.02mm) dia.

2. Semua pin lainnya adalah 0.060 "(1.52mm) dia.

3. Toleransi: x.xx ± 0,02 di (xx ± 0.5mm).

x.xxx ± 0.010 di. (x.xx ± 0.25mm)

9.2Pin Penunjukan

Pin No. Nama Fungsi
1 Vin (+) tegangan input positif
2 Vin (+) tegangan input positif
3 Memungkinkan masukan TTL untuk mengubah converter ON dan OFF, direferensikan ke Vin (-), dengan tarik internal hingga.
4 Vin (-) tegangan input negatif
5 Vin (-) tegangan input negatif
6 Vout (-) tegangan output negatif
7 Vout (+) tegangan output positif
8 Memangkas Tegangan output trim. Tinggalkan pin TRIM terbuka untuk tegangan output nominal.
