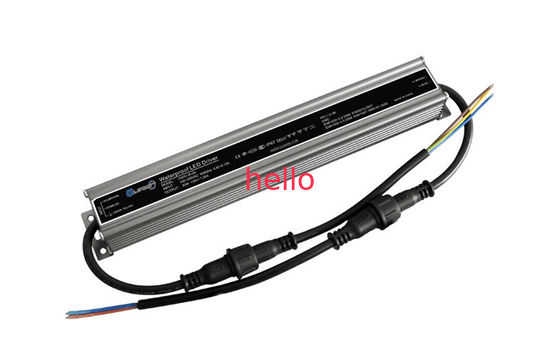

Waterproof Ip67 tegangan konstan LED Driver sirkuit 40w DC 15V

Waterproof Ip67 tegangan konstan LED Driver sirkuit 40w DC 15V

  • Waterproof Ip67 tegangan konstan LED Driver sirkuit 40w DC 15V
Waterproof Ip67 tegangan konstan LED Driver sirkuit 40w DC 15V
Detail produk:
Place of Origin: Guangdong China (Mainland)
Nama merek: QUAWIN / OEM
Sertifikasi: CE,ROHS
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 100 Piece/Pieces
Packaging Details: Netural labels,Antistatic bag /white box and standard export carton/customized Netrual packing/Cartoon box with less than 10KGS
Delivery Time: samples within 5 days,15 days for bulk orders
Payment Terms: L/C, D/A,D /P, T/T, Western Union, MoneyGram, Escrow, Paypal
Supply Ability: 500000 Piece/Pieces per Month
Kontak
Detil Deskripsi produk
Rated Power: 40W Rated Voltage: DC 15V
Application: Led strips, led down lights IP Rating: IP67
name: Waterproof Led Driver Sertifikasi: UL, ROHS, CE
Cahaya Tinggi:

LED Strip driver

,

kekuasaan dipimpin sopir

Waterproof IP67 Constant Voltage Driver LED Circuit 40w DC 15V

Detil Cepat:

1. Efisiensi tinggi 89%

2. Biaya rendah, keandalan yang tinggi

3. Penuh berbagai 90 ~ 264VAC

4. Perlindungan:

. Arus pendek

. Over load

. Over-tegangan

. Lebih-suhu

5. Bekerja Suhu: -40 ℃ ~ + 70 ℃

6. desain IP67 untuk aplikasi indoor dan outdoor

7. 2 ~ 3 kali burn-in tes (+ 50 ℃ / -40 ℃ pada beban penuh dengan lebih dari 14 jam)

Aplikasi

Strip dipimpin, lampu lanskap dipimpin, dipimpin bawah lampu, dipimpin layar elektronik dll ......

Lembar spesifikasi

M odel

QW150-026-AW (Catatan 1)

Keluaran

Nilai Tegangan

15VDC

Ouput Rentang sekarang

0 ~ 2.6A

Nilai daya

40W

Ripple dan Kebisingan (Max) (Catatan 2)

150mVp-p

tegangan Toleransi

± 3,0%

Peraturan Baris

± 1%

Peraturan beban

± 1,0%

Set-up, Naik Waktu

1500ms 80ms / 230VAC, 2000ms 80ms / 110VAC

Tahan-up Waktu

50ms / 230VAC pada beban penuh, 25ms / 110VAC pada beban penuh

Memasukkan

Rentang tegangan

90 ~ 264VAC

Frekuensi Rentang Efisiensi (Catatan 3)

47 ~ 63Hz

86,0%

AC Current

0.50A ~ 0.17A

arus masuk sekarang

Mulai dingin di 45A / 230VAC, Input di Ta: 25 ℃ mulai dingin.

Kebocoran arus

<0.5mA di 230VAC, 60Hz Masukan

P r otection

perlindungan saat

± 1% (saat ini membatasi jenis) batas saat Konstan, pulih setelah masalah rusak
dihapus

Over-Voltage

110% ~ 130% (Matikan O / P tegangan, repower untuk memulihkan)

Over load

130% ~ 150% (Matikan O / P tegangan, repower untuk memulihkan)

short Circuit

Modus Hiccup, pulih secara otomatis setelah masalah rusak dihapus

Perlindungan petir
(Alternatif)

Tabung gas debit otomatis terbuka untuk debit, repower untuk memulihkan

Lebih-suhu

85 ℃ ± 10 ℃ (Matikan O / P tegangan, ulang daya pada untuk memulihkan)

Lingkungan Hidup

Lingkungan Kerja (Catatan 4)

-40 ℃ ~ + 70 ℃

Kelembaban kerja

20 ~ 90% RH non-kondensasi

Penyimpanan Lingkungan &
Kelembaban

-45 ℃ ~ + 80 ℃

TEMP. Koefisien

± 0,05% ℃ (0 ~ 50 ℃)

Getaran

10 ~ 500Hz, 2G 10min./1cycle, jangka waktu 60menit. masing-masing sepanjang X, Y, sumbu Z

Keselamatan & EMC

Standar keamanan

EN-61347-1, EN61347-2-13, IP67, Tes ROHS, Desain mengacu UL8750

menahan Tegangan

I / PO / P: 3KVAC, IP-FG: 1.5KVAC, OP-FG: 500VAC

isolasi Perlawanan

I / PO / P IP-FG OP-FG: 100M Ohms / 500VDC / 25 ℃ / 70% RH

EMC Emisi

Kepatuhan terhadap EN55015: 2007, EN61547: 1995 + A1: 2000; EN61000-3-2: 2006;
EN61000-3-3: 2008

EMC Imunitas

Kepatuhan terhadap EN55015 EN61547 EN61000-4-2,3,4,5,6,8,11

Lainnya

Life Span (Catatan 5)

≥50000Hrs (25 ~ 30 ℃)

Tidak ada konsumsi daya beban

≤1.0W

MTBF (Catatan 6)

250K jam min, MIL-HDBK-217F (25 ℃)

Dimensi (Catatan 7)

248 * 36 * 29 mm (L * W H *)

Packing (Catatan 8)

40pcs / karton

Berat

0.4kg / pcs / 40pcs / CTN

Catatan

Semua parameter diukur pada suhu normal (25 ~ + 28 ℃)

1. Tegangan dinilai dapat disesuaikan, seperti 18V / 27V ... dapat disesuaikan

2. Ripple & Kebisingan diukur pada 20KHz bandwidth dengan menggunakan 12 "twisted pair-wire diakhiri dengan 0,1 uf &
47uf kapasitor paralel (pada beban penuh)

3. Efisiensi diukur pada tegangan output Max, dan 230VAC dengan beban penuh, jika dengan 110VAC efisiensi
akan diturunkan 1% ~ 2%; Bekerja 1 ~ 2 jam, efisiensi akan lebih tinggi 0,5% ~ 1% dari tahap awal

4. Seri ini dapat bekerja -45 ~ -50 ℃ (pada beban penuh), jika perlu terkait parameter menghubungi kami.

5. ini diukur pada 120VAC, beban 80% ~ 85% dengan suhu lingkungan sekitar + 25 ℃ ~ + 30 ℃, suhu perumahan luar dengan + 55 ℃ atau lebih.

6. ini diukur pada 120VAC, beban 80% ~ 85% dengan suhu lingkungan sekitar + 25 ℃ ~ + 30 ℃, suhu perumahan luar dengan + 55 ℃ atau lebih.

7. Lebih jelasnya lihat draft mekanik berikut.

8. Metode 18pcs kemasan tidak cocok untuk driver memimpin dengan konektor tahan air

Teknik Keterangan

blok Diagram

Derating Curve Karakteristik Statis

Efisiensi & Load (24V) (110VAC / 230VAC)
