Place of Origin: | China |
Nama merek: | Enargy |
Model Number: | SC100-24D2412 |
Minimum Order Quantity: | 1pcs |
---|---|
Harga: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
Cahaya Tinggi: | 12v ac / dc power supply |
---|

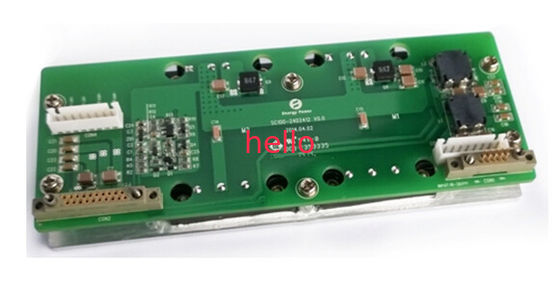

AC-DC Power Supplies 100W output 24V12V SC100-24D2412
Fitur utama
berbagai masukan: 18 ~ 36VDC
output ganda: 24V / 2.5A, 12V / 3.33A
Efisiensi tinggi: 90%
peraturan baris: ≤ ± 1%
Peraturan beban: ≤ ± 1%
riak rendah & kebisingan: ≤ ± 1%
Aktifkan (On / Off) Kontrol
Isolasi Tegangan: 1500Vdc
Modus Hiccup perlindungan hubung singkat
Output atas perlindungan saat
sejuk alami
Ikhtisar produk
converter menggunakan DC-DC ini maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi. struktur aluminium baseplate memberikan kinerja termal yang luar biasa.
Karakteristik listrik
Karakteristik masukan
Parameter | Min | typ | Max | unit | Catatan |
berbagai tegangan input | 18 | 24 | 36 | Vdc | |
Max. masukan saat | 6.5 | SEBUAH | Min. tegangan input, beban penuh | ||
Efisiensi | 90 | % | Tegangan input, dinilai beban |
Karakteristik Output
Parameter | Min | typ | Max | unit | Catatan | ||
Kisaran tegangan output | 24V | 23.52 | 24 | 24,48 | Vdc | ||
12V | 11,76 | 12 | 12.24 | Vdc | |||
Kisaran arus keluaran | 24V | 0 | 2.5 | SEBUAH | |||
12V | 0 | 3.33 | SEBUAH | ||||
Peraturan Baris | ± 1 | % | |||||
Peraturan beban | ± 1 | % | |||||
Ripple & kebisingan | 24V | 240 | mV | Nilai input, beban penuh, bandwidth 20 MHz | |||
12V | 120 | mV | Nilai input, beban penuh, bandwidth 20 MHz | ||||
respon dinamik | Deviasi | ± 4 | % | 25% sampai 50% sampai 25% Iout max, 50% sampai 75% sampai 50% Iout max, 1A / kami | |||
Waktu penyelesaian | 300 | kami | Untuk dalam 1% Vout nom. | ||||
tegangan output overshoot | 5 | % | |||||
Output Kapasitansi | 24V | 1800 | uF | ||||
12V | 3000 | uF | |||||
aktifkan Kontrol | switch eksternal | ||||||
Catatan: Sebuah saklar eksternal mengontrol fungsi memungkinkan. Tekan tombol sekali di bawah tegangan input pada kondisi, modul akan menyala. Tekan tombol lagi, modul akan mematikan.
Karakteristik perlindungan
Parameter | Min | typ | Max | unit | Catatan | |
Output atas perlindungan beban | 24V | 2,75 | 4.5 | SEBUAH | Cegukan | |
12V | 3.5 | 6.5 | SEBUAH | |||
Pendek - Perlindungan Circuit | 10 | MQ | Cegukan |
Karakteristik lingkungan
Parameter | Min | typ | Max | unit | Catatan |
Suhu Operasional | -20 | 60 | ℃ | ||
suhu penyimpanan | -40 | 85 | ℃ | ||
Kelembaban relatif | 20 | 90 | % | ||
penyimpanan kelembaban | 10 | 95 | % | ||
tinggi | 3000 | m |
Karakteristik keamanan
Parameter | Min | typ | Max | unit | Catatan | |
isolasi tegangan | Input ke output | 1500 | Vdc | 1mA / 1min, ada lengkung dan kerusakan | ||
Masukan ke tanah | 1500 | Vac | ||||
Output ke tanah | 500 | Vdc | 1mA / 1min, ada lengkung dan kerusakan | |||
tahanan isolasi | Input ke output | 100 | MQ | 500VDC / 1min, tekanan atmosfer normal, 90% kelembaban |
kepatuhan standar
standar | Catatan |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
EN60950 | |
GB4943 | |
IEC 61000-4-2 |
Informasi fisik
Garis mekanik
Panjang × lebar × heigth: 160 × 60 × 26 (mm), 6.3 × 2,36 × 1,02 (di),
sebutan pin
Connect / Spec | Pin No. | Nama |
CON1 / CY59T10BJ | 1,6 | Vin + |
2,3,4,7,8,9 | NU | |
5,10 | Vin | |
CON2 / CY59Z20BJ | 1 | 24V2 (Vout-) |
11 | 24V2 (Vout +) | |
2 | ON / OFF1 | |
12 | ON / off2 | |
3,4,5,8,13,14,15,18 | NU | |
6,16 | 24V1 (Vout-) | |
7,17 | 24V1 (Vout +) | |
9,19 | 12V (Vout-) | |
10,20 | 12V (Vout +) |
Aplikasi Catatan: Berbagai aplikasi catatan dan kertas putih teknis dapat didownload dalam format pdf dari website kami.
