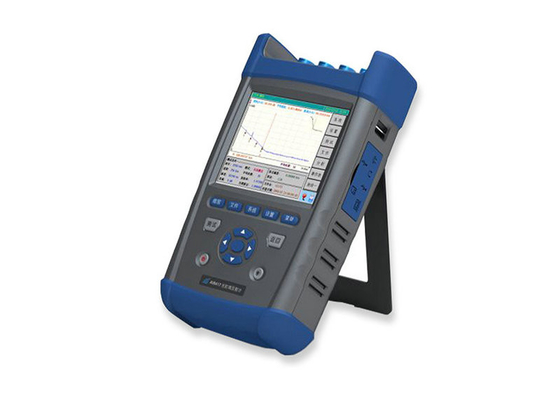

Optic Tester OTDR Terpadu VFL Fiber, Handheld Optical Power Meter

OTDR Terpadu VFL Fiber Optic Tester, Handheld Optical Power Meter & Light Source

Detil Cepat:

1. Optical Time Domain Reflectometer (OTDR)
2. VFL, power meter optik, sumber cahaya terintegrasi
3. 45dB rentang dinamis yang tinggi

Ringkasan Produk:

FOC8002 OTDR adalah alat ukur kinerja tinggi dengan multifungsi yang dirancang untuk jaringan pengujian FTTx. Ini terutama digunakan untuk mengukur karakteristik fisik dari serat optik bawah tes, seperti panjang, kerugian transmisi dan kerugian sambatan dll .. Hal ini dapat juga menemukan kesalahan atau istirahat serat optik. Ini secara luas diterapkan dalam pembuatan, konstruksi dan pemeliharaan dalam sistem komunikasi serat optik.

Fitur utama:

1. Handheld, ringan dan kenyamanan untuk membawa

Dynamic range 2. 45dB tinggi

3. ≤1m zona mati acara ekstra pendek

4. 0.05m resolusi jarak tinggi, titik sampling 128k

5. pengukuran auto Cepat, satu tombol operasi

6. Uji hingga empat panjang gelombang dengan satu unit

7. Komunikasi cahaya cek otomatis

8. fungsi remote melalui Ethernet

9. USB interface ganda, mendukung USB stick dan printer dan kabel download langsung ke PC melalui ActiveSync

10. Mendukung format file Bellcore GR196 dalam menulis atau membaca

11. Built-in baterai lithium dengan kapasitas tinggi selama lebih dari 8 jam masa operasi

12. Terlihat kesalahan locating (VfL) dan power meter optik

13. Universal FC / PC, FC / SC, FC / ST jenis konektor, itu lebih mudah untuk membersihkan permukaan

14. Fungsi Unik memperbarui perangkat lunak aplikasi on-line, kembali ke pabrik tidak perlu

Acara ekstra pendek zona mati

Karena resolusi tinggi, FOC8002 OTDR memiliki 1m acara ekstra pendek zona mati, yang cocok untuk menguji serat optik pendek dan serat optik dikepang.

Kecepatan tinggi analyzation auto

FOC8002 dapat dengan cepat menentukan dan menemukan peristiwa dan kesalahan dalam jejak tepatnya, maka daftar semua peristiwa bahkan meja, sehingga sangat berguna untuk pengelola untuk meningkatkan efisiensi dan itu tidak perlu tahu tentang latar belakang pengetahuan relatif.

Pengukuran auto kecepatan tinggi

Fungsi pengukuran auto dari FOC8002 OTDR membuat tidak perlu untuk operator untuk tahu tentang rincian lebih lanjut dari operasi. Operasi menjadi sangat sederhana: setelah menghubungkan serat, hanya tekan 【Mulai】, maka jejak diukur ditampilkan dan peristiwa yang tercantum di layar dalam beberapa detik, sekarang, Anda dapat melihat jejak dan acara meja.

Pengujian kemampuan PON unik

FOC8002 sangat ideal untuk akses dan pengujian jaringan FTTH, itu memungkinkan Anda untuk menguji melalui 1x32 splitter bahkan 1x64 untuk PON (jaringan optik pasif) pengujian.
FOC8002 menawarkan acara 1m zona mati yang luar biasa dan 0.05m resolusi jarak tinggi, dengan mana Anda dapat mencirikan semua peristiwa antara pemancar dan panel distribusi serat kantor pusat.

Fungsi VFL nyaman

ia built-in 650nm visual fault locator (VfL) sangat ideal untuk mengidentifikasi sambatan buruk, konektor yang buruk, istirahat atau tikungan makro mudah. Standar VFL dengan daya output lebih dari 2 milliwatt adalah pabrik dipasang di FOCONEC ini FOC8002, yang jarak operasi adalah lebih dari 5 kilometer.

Komunikasi Cahaya Periksa

Ketika mengukur serat dalam pelayanan, hasil pengukuran oleh OTDR tidak tepat, dan ada risiko potensi kerusakan permanen pada fotolistrik internal penerima OTDR. Untuk mencegah masalah ini, FOC8002 OTDR dapat mendeteksi secara otomatis dan diam-diam jika cahaya komunikasi hadir setelah serat yang diuji terhubung, setelah cahaya diverifikasi ini, secara bersamaan, pesan peringatan akan ditampilkan dan perlindungan OTDR internal yang akan aktif seketika.

Beberapa Panjang gelombang dan Model

FOC8002 OTDR dapat memberikan mode tunggal atau multimode atau keduanya, yang dirancang untuk menguji FUT sampai dengan empat panjang gelombang di unit tunggal, seperti 850, 1300, 1310, 1383, 1490, 1550, 1625 dan panjang gelombang 1650nm, dengan yang FOC8002 dapat digunakan secara luas dari jarak jauh untuk FTTx, CATV, LAN, Access dan Metro jaringan.

Antarmuka eksternal berlimpah

FOC8002 memiliki antarmuka eksternal yang melimpah, seperti USB, Min-USB, Ethernet, earphone dan SD, karena ini, dapat memberikan fungsi berikut:

1. Pelatihan melalui multimedia bagi para operator, yang dapat memungkinkan Anda menjadi ahli ukur dalam waktu singkat.

2. Menerapkan pengendalian jarak jauh melalui Ethernet, pemecahan masalah dari jarak jauh untuk serat yang diuji.

3. Percetakan jejak dan meja acara

Perangkat lunak aplikasi 4. Memperbarui on-line

Aplikasi khas:

FOC8002 OTDR terutama digunakan untuk mengukur jaringan FTTx, ia menyediakan multifunctions dalam satu unit. FOC8002 menawarkan tiga mode pengukuran: mode manual (termasuk modus real time dan modus rata-rata), modus otomatis dan modus zona mati.
Modus pengukuran manual: mode manual cocok untuk operator terampil yang akrab dengan instrumen. Dalam modus pengukuran ini, untuk mendapatkan hasil yang lebih akurat, modus real-time atau modus rata bisa dipilih jika diperlukan.
Dalam mode real-time, perubahan dinamis dari rantai serat dapat dideteksi tepat waktu, sangat berguna ketika Anda perlu mengamati efek dan proses serat yang disambung atau terhubung.
Dalam modus pengukuran rata-rata, kebisingan di jejak dapat ditekan, dan SNR (rasio kebisingan sinyal) meningkat, oleh karena itu, hasilnya lebih akurat. Bahkan, lebih rata-rata kali dijalankan, semakin banyak suara di jejak ditekan, dan waktu yang lebih lama dihabiskan untuk pemrosesan sinyal. Dalam prakteknya, waktu rata-rata harus diatur dengan benar sesuai dengan kebutuhan.
Modus pengukuran otomatis: kondisi pengukuran dioptimalkan diatur secara otomatis, itu tidak perlu untuk operator untuk mengetahui tentang latar belakang pengetahuan yang rumit dan rincian lebih lanjut dari operasi. Dalam mode ini, hasil yang lebih akurat dapat diperoleh ketika kali rata-rata yang tepat ditetapkan, tetapi akan meningkatkan waktu pemrosesan sinyal.
Modus zona mati: mode ini cocok untuk menguji serat optik dengan jarak pendek dan pengaturan dioptimalkan jangkauan jarak, lebar pulsa dan attenuator dapat dijalankan secara otomatis. Untuk mendapatkan hasil yang terbaik, kerugian kembali terminal harus dijamin kurang dari 40dB.

Parameter teknik:

NOTE1: Tidak termasuk ketidakpastian karena indeks serat
Note2: kecerahan rendah, termasuk pengukuran.

OTDR Modul dan Panduan Pengurutan:

Aksesoris standar:
