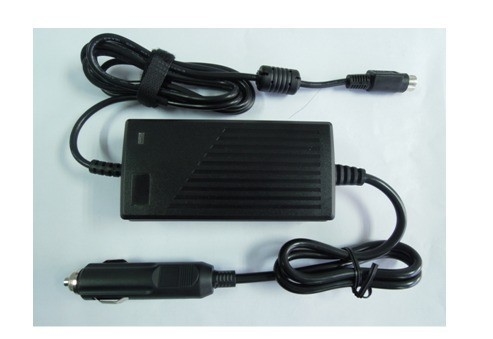

Tenaga medis Pasokan 60W Single Output DC-DC Adapter MD60-12S24
Fitur utama
Kisaran tegangan input: 9 ~ 32Vdc
Peringkat Output: 60W
Efisiensi tinggi: 86%
pengaturan tegangan: ≤ ± 1%
Peraturan beban: ≤ ± 3%
riak rendah & kebisingan: ≤240mV
perlindungan hubung singkat
Output atas perlindungan tegangan
Output atas perlindungan saat
Lebih dari perlindungan suhu
sejuk alami
RoHS compliant
UL94V-0 rating api terbelakang
Ikhtisar produk
penggunaan adaptor DC-DC ini maju pengolahan kekuasaan, kontrol dan kemasan teknologi untuk memberikan kinerja, fleksibilitas, keandalan dan efektivitas biaya dari komponen listrik yang matang. frekuensi switching tinggi memberikan kepadatan daya tinggi dengan noise rendah dan efisiensi yang tinggi.
Karakteristik listrik
Karakteristik masukan
Parameter | Min | typ | Max | unit | Catatan |
berbagai tegangan input | 9 | 24 | 32 | Vdc | |
Max. masukan saat | 14 | SEBUAH | 12Vdc tegangan input output yang transien 6A | ||
Tanpa beban kehilangan daya | 2 | W | |||
Efisiensi | 86 | % | Vin = 12Vdc, Io = 2.5A, Ta = 25 ℃ |
Karakteristik Output
Parameter | Min | typ | Max | unit | Catatan |
Peringkat Output | 60 | W | Vin = 9-32Vdc | ||
Kisaran tegangan output | 23.52 | 24 | 24,48 | Vdc | Vin = 9-32Vdc |
Kisaran arus keluaran | 0 | 2.5 | SEBUAH | ||
pengaturan tegangan | ± 1 | % | |||
Peraturan beban | ± 3 | % | |||
Ripple & kebisingan | 200 | 240 | mV | Nilai input, beban penuh, bandwidth 20 MHz | |
Turn-on waktu naik | 50 | Nona | beban penuh, 10% ~ 90% Vout | ||
Output Kapasitansi | 2200 | uF | |||
tegangan output overshoot | ± 5 | % |
Karakteristik perlindungan
Parameter | Min | typ | Max | unit | Catatan |
Atas perlindungan tegangan | 26.4 | 28,8 | 31.2 | Vdc | Hiccup. |
Pendek - Perlindungan Circuit | 10 | MQ | Cegukan | ||
Lebih dari perlindungan suhu | pemulihan auto | ||||
Output atas perlindungan saat | 6 | 7.5 | SEBUAH |
Karakteristik umum
Parameter | Min | typ | Max | unit | Catatan |
MTBF | 500 | C'es`q | TR-NWT-000332; 80 beban%, 300LFM, 40 ℃ Ta | ||
Berat | 350 | g |
Karakteristik lingkungan
Parameter | Min | typ | Max | unit | Catatan |
Suhu Operasional | 0 | 40 | ℃ | ||
suhu penyimpanan | -40 | 85 | ℃ | ||
Kelembaban relatif | 0 | 90 | % | ||
tinggi | 3000 | m | |||
Metode pendinginan-down | pendinginan alami | ||||
Tahan api kelas | UL94V-0 |
Garis mekanik
Panjang × lebar × heigth: 119 × 61 × 35 (mm), 4,69 × 2,4 × 1,38 (di)
sebutan konektor
kode konektor | Fungsi |
CON1 | 24Vdc listrik keluaran |
DC output daya line, panjang 1.5m, 16AWG, cincin magnet, output yang 4pin, tongkat sihir | |
CON2 | listrik masukan 12-32Vdc |
Panjang 600mm, 14AWG, 20A internal yang sekering |
