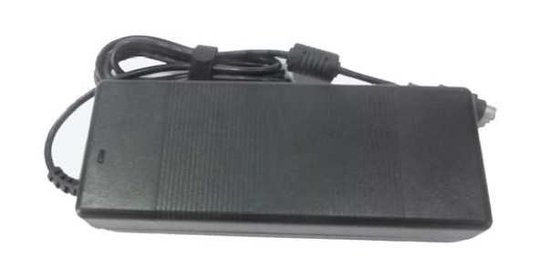

Medis Power Supply / Power Adapter 100W 24Volt dc / 6.4A MDA100-220S24

Medis Power Supply / Power Adapter 100W 24Volt dc / 6.4A MDA100-220S24

  • Medis Power Supply / Power Adapter 100W 24Volt dc / 6.4A MDA100-220S24
Medis Power Supply / Power Adapter 100W 24Volt dc / 6.4A MDA100-220S24
Detail produk:
Place of Origin: China
Nama merek: Enargy
Model Number: MDA100-220S24
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 1pcs
Harga: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 1000Pcs/week
Kontak
Detil Deskripsi produk
Cahaya Tinggi:

adaptor daya medis

Medis Power Supply / Power Adapter 100W 24Volt dc / 6.4A MDA100-220S24

Fitur utama

berbagai masukan AC: 100 ~ 240Vac

output tiga: 24V / 4.2a

puncak kekuasaan 160W

Efisiensi tinggi: 85%

peraturan baris: ≤ ± 1%

Peraturan beban: ≤ ± 2%

riak rendah & kebisingan: ≤200mV

perlindungan hubung singkat

Output atas perlindungan saat

Output atas perlindungan tegangan

Lebih dari perlindungan suhu

sejuk alami

RoHS compliant

IEC60601-1 3 compliant

UL94V-0 rating api terbelakang

Ikhtisar produk

converter penggunaan AC-DC ini maju pengolahan daya,
kontrol dan kemasan teknologi untuk memberikan
kinerja, fleksibilitas, kehandalan dan efektivitas biaya
komponen listrik yang matang. frekuensi tinggi beralih
memberikan kepadatan daya tinggi dengan noise rendah dan tinggi
efisiensi.

Karakteristik masukan

Parameter

M i n

T y p

M kapak

U nits

N OTES

tegangan input dinilai

100

220

240

Vac

AC kisaran tegangan input

90

264

Vac

Nilai frekuensi input AC

50/60

hz

AC rentang frekuensi masukan

47

63

hz

Max. masukan saat

2

SEBUAH

Min. tegangan input, beban penuh

Masukan lonjakan arus

60

SEBUAH

tegangan 240Vacinput, 25 ℃, mulai pertama

Efisiensi

85

%

Tegangan input, dinilai beban

Faktor daya

92

PF

Karakteristik Output

Parameter

M i n

T y p

M kapak

U nits

N OTES

Kisaran tegangan output

23,53

24,30

24,48

Vdc

Kisaran arus keluaran

0

4.5

SEBUAH

240Vac masukan

Puncak current6.87A / 1s, restoe2.5A / 5s

Peraturan Baris

± 1

%

Peraturan beban

± 2

%

Peraturan suhu

± 0.002

% / ° C

Selama rentang suhu operasi

Ripple & kebisingan

200

mV

Nilai input, beban penuh, 20 MHz

Bandwidth

respon dinamik

Deviasi

± 5

%

25% sampai 50% sampai 25% Iout max, 50% untuk

75% sampai 50% Iout max, 1A / kami

Penyelesaian

waktu

500

kami

Untuk dalam 1% Vout nom.

Turn-on waktu naik

50

Nona

beban penuh, 10% ~ 90% Vout

Turn-on waktu tunda

3

s

220VAC, beban penuh

tegangan output overshoot

± 5

%

Output Kapasitansi

2200

uF

Karakteristik perlindungan

Parameter

M i n

T y p

M kapak

U nits

N OTES

Output tegangan lebih

perlindungan

26

30

Vdc

Cegukan

Output atas perlindungan beban

7

10

SEBUAH

Cegukan

Pendek - Perlindungan Circuit

10

MQ

Cegukan

Karakteristik umum

100W AC-DC Converter

Parameter

M i n

T y p

M kapak

U nits

N OTES

MTBF

250

C'es`q

Nilai input, beban penuh, 25 ℃

Berat

500

g

Karakteristik lingkungan

Parameter

M i n

T y p

M kapak

U nits

N OTES

Suhu Operasional

0

40

suhu penyimpanan

-40

55

Kelembaban relatif

20

90

%

penyimpanan kelembaban

10

95

%

tinggi

3000

m

Tekanan atmosfir

70

106

Pa

Karakteristik keamanan

Parameter

M i n

T y p

M kapak

U nits

N OTES

Isolasi

tegangan

Memasukkan

keluaran

untuk

4000

Vac

5mA / 1min, ada lengkung dan kerusakan

Isolasi

perlawanan

Memasukkan

keluaran

untuk

10

MQ

500VDC / 1min, tekanan atmosfer normal, 90% kelembaban

Karakteristik EM C

ite m

standar

onditions C

N OTES

CE

EN55022

kelas B

pengujian sistem lulus

KEMBALI

EN55022

kelas B

pengujian sistem lulus

Harmonis

EN61000-3-2

Jenis lampu C

Persyaratan

kriteria B

fluktuasi tegangan dan

berkedip

EN61000-3-3

Kelas A peralatan

Persyaratan

kriteria B

gelora

EN61000-4-5

modus diferensial

± 2KV, modus umum ± 4KV

kriteria B

MENUKIK

EN61000-4-11 EN55024

Tegangan dip

0% Ut, 10 ms

Kriteria B, tes pada tahap 0, 90, 180 dan

270

Tegangan dip

40% Ut, 20ms

Tegangan dip

70% Ut, 50ms

ESD

Udara

EN61000-4-2

± 8KV

kriteria B

100W AC-DC Converter

melepaskan

Kontak

melepaskan

EN61000-4-2

± 4KV

kriteria B

raing api

UL94-V0

waterproofing kelas

IP2X

Catatan:

Kriteria A: kinerja normal selama dan setelah tes.

Kriteria B: perlindungan tegangan rendah atau ulang tidak diperbolehkan. Sementara fluktuasi tegangan output berhenti setelah gangguan berhenti, dan dari yang EUT pulih kinerja normal secara otomatis. Selama pengujian sistem, tegangan output fluktuasi atau ulang tidak diperbolehkan juga.

Kriteria C: hilangnya sementara output diperbolehkan, tapi hardware tidak bisa rusak. EUT pulih kinerja normal secara otomatis atau intervensi operator.

Kriteria R: Rugi output yang tidak dapat ditagih diperbolehkan. Komponen pelindung utama (sekring) dapat rusak. EUT pulih kinerja normal setelah mengganti komponen yang rusak.

Kualifikasi lingkungan

Pa rameter

Catatan

Getaran

rentang frekuensi: 5-20Hz, + 3dB / otc; 20-80Hz, 0.04g2 / Hz; 80-500Hz, 3dB / ot c; XYZ sumbu, 30 menit / axis

Menyapu frekuensi: rentang frekuensi: 5-55Hz; amplitudo: 0.35mm; menyapu

siklus frekuensi: 5 menit; XYZ sumbu, 30 menit / axis

Syok mekanik

Setengah gelombang sinus, 300m / s2,11ms, ± X, ± Y, ± Z, 6tims / arah

Dingin (dalam operasi)

IEC60068-2-1 Ad

panas lembab

IEC60068-2-67 Cy

suhu Bersepeda

0 ° C hingga 40 ° C, jalan 15 ° C / menit., 500 siklus

Daya / Thermal Bersepeda

Vin = min ke max, beban penuh, 100 siklus

desain keterpinggiran

Tmin-10 ° C untuk Tmax + 10 ° C, 5 ° C langkah, Vin = min ke max, 0-105% beban

hidup Uji

95% dinilai Vin dan beban, unit pada titik derating, 1000 jam

kemampuan solder

IEC60068-2-20

kepatuhan standar

S t Andari r d s

Catatan

UL / cUL60950

EN60950

GB4943

IEC 695-2-2

uji nyala jarum, tes pada seluruh perakitan, papan & komponen plastik

UL94V-0 compliant

IEC 61000-4-2

Informasi fisik

Panjang × lebar × heigth: 167,0 × 65,0 × 39,0 (mm) 6,57 × 2,56 × 1,54 (di)

sebutan konektor

Barang

Pin

Fungsi

Catatan

Masukan AC

1

N

kaki datar garis AC

2

L

DC output

P1

Output +

P2

Output +

P3

Output -

P4

Output -
