Place of Origin: | Guangdong, China (Mainland) |
Nama merek: | e.mini |
Sertifikasi: | CE/RoHS |
Model Number: | E-12V10A-LR120100 |
Minimum Order Quantity: | 20 Pieces |
---|---|
Packaging Details: | Work Bin and Handle Box |
Delivery Time: | Within 2-7 working days after getting deposit |
Payment Terms: | T/T, Western Union, Paypal |
Supply Ability: | 25000 Pieces per Month |
Efficiency: | 75% Min, At 115/230Vac input voltage,1/4,1/2,3/4 and full load calculation average efficiency | Protection: | Short circuit test,Over current Protection,Over Voltage Protection |
---|---|---|---|
Input Voltage: | Rated Voltage: 100~240Vac Variation Range: 90-264Vac | Input Frequency: | Rated Frequency: 50/60Hz Variation Frequency: 47-63Hz |
Production Name: | Computer AC Adapter | ||
Cahaya Tinggi: | ac adapter komputer,adaptor daya komputer |

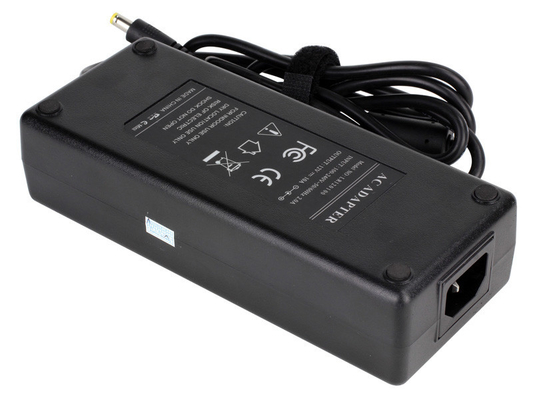

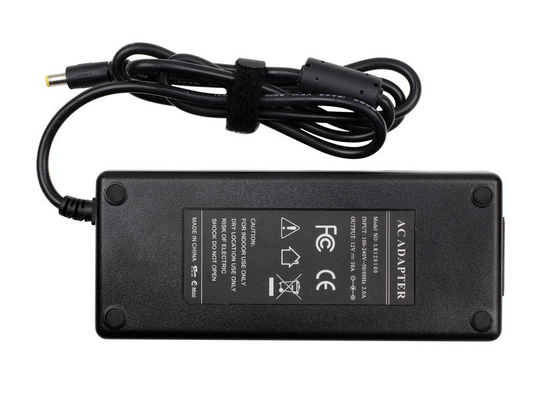

12v 10A Komputer AC Adapter, Universal PC Power Adapter
Grosir Termurah 12v 10a Adaptor / Ac Power Adapter
Spesifikasi:
Model: | E-Mini Adapter (10A) -LR120100 |
Mengetik: | ITX Power, DC-ITX Power Adapter, LCD, LED Display Adapter dan Laptop Adapter |
Parameter: | 1, Standard putaran mulut keluaran antarmuka: 2.5mm diameter batin, 5.5mm diameter luar; Tegangan output 12V, 120W output daya |
1 DESKRIPSI:
Tujuan dari dokumen ini adalah untuk menentukan kebutuhan fungsional dari power supply 120W switching.
2 KARAKTERISTIK INPUT:
2.1 Tegangan Input:
Tegangan dinilai: 100 ~ 240Vac
Variasi Range: 90-264Vac
2.2 Frekuensi Input:
Frekuensi dinilai: 50 / 60Hz
Variasi Frekuensi: 47-63Hz
2.3 Input Current:
2.0Amps max pada setiap tegangan input dan dinilai, DC Output dinilai beban.
2.4 Inrush sekarang:
120 Amps Max Dingin mulai 240Vac masukan, dengan beban nilai dan 25 ℃ ambien
2,5 Ac Kebocoran sekarang:
0.25mA Max.At240Vac masukan.
3 KARAKTERISTIK OUTPUT:
Output 3.1 Daya
Tegangan | Min. Beban | Dinilai. Beban | daya siaga | Output daya |
12Vdc | 0.01A | 10A | 1.0W Max | 120W |
3.2 Gabungan Load / Peraturan Baris
Tegangan | Min. Beban | Dinilai. Beban | Peraturan Baris | Peraturan beban |
12Vdc | 0.01A | 10A | ± 1% | ± 5% |
3.3Ripple dan Kebisingan:
Di bawah tegangan nominal dan beban nominal riak dan kebisingan adalah sebagai berikut ketika ukuran dengan lebar Max Band 20MHz dan Paralel 47uF / 0.1uF, menyeberang terhubung pada titik pengujian.
Tegangan Ripple dan Kebisingan (Max.)
+ 12Vdc 120mV pp
3.4 Aktifkan waktu tunda:
3Second Max di 115Vac input dan output Max beban
3,5 Rise waktu:
40 mS Max di 115Vac input dan output Max beban
3.6 Tahan waktu:
5 mS Min di 115Vac input dan output Max Beban
3.7 Efisiensi:
75% Min, Pada 115 / 230Vac tegangan input, 1 / 4,1 / 2,3 / 4 dan perhitungan beban penuh efisiensi rata-rata.
4 PERLINDUNGAN FUNGSI:
4.1 Pendek rangkaian tes:
Catu daya akan otomatis pulih ketika kesalahan sirkuit pendek hapus.
4.2 Lebih Perlindungan saat ini:
Catu daya akan otomatis pulih ketika lebih dari kesalahan saat menghapus.
4,3 Over Voltage Protection:
Catu daya akan otomatis pulih ketika kesalahan menghapus 120% ~ 170%.
5 REQUIREMET LINGKUNGAN:
5.1Operating Suhu:
0 ℃ sampai 40 ℃, beban penuh, operasi normal
5.2 Suhu Penyimpanan: -20 ℃ sampai 80 ℃ Dengan paket
5.3 Kelembaban Relatif:
5% (0 ℃) ~ 90% (40 ℃) RH, 72hrs, beban penuh, operasi normal.
5.4 Getaran:
Operasi: IEC 721-3-3 3M3
5 ~ 9HZ, A = 1.5mm
9 ~ 200Hz, Percepatan 5m / S2
Angkutan:
IEC 721-3-2 2M2
5-9Hz, A = 3.5mm
9 ~ 200Hz, Percepatan = 5m / S2
200 ~ 500Hz, Percepatan = 15m / S2
Axes, 10 siklus per sumbu
Tidak ada kerusakan permanen dapat terjadi selama pengujian.
SAMPLE harus mengembalikan ke situasi semula setelah power off / on.
5.5 Dropping Dikemas:
1M untuk di dinding jenis dan 760 mm untuk jenis desktop seperti di atas dijelaskan.
Permukaan horisontal terdiri dari kayu setidaknya 13mm tebal, dipasang di dua lapisan kayu lapis masing-masing 19mm ke 20mm tebal, semua didukung pada beton atau setara lantai non-tangguh.
6 KESELAMATAN PERSYARATAN:
6.1Safety: sesuai dengan
6.2 KEKUATAN DIELEKTRIK Hi-Pot:
Primer ke sekunder: 1800Vac10mA / 3S untuk uji tipe.
Resistensi 6.3 Isolasi:
Primer ke sekunder: 10MΩ menit pada 500V DC.
6.4 EMI STANDARD
Memenuhi Batas
<1>. Aturan B kelas part15 fcc
<2> .EN55022 aturan kelas B
<3> .GB9254-1998, GB17625.1-2003
7 KEBUTUHAN MECHANICAL:
7.1 Lampiran:
Ukuran power supply: L170 x W72 x H41.5mm;
7.2 Connector masukan:
IEC-320-C14
8 KABEL
9 LABEL:
